Testy szczelności i Termowizja

Po niedawnych opadach nadarzyła się okazja do lokalizacji uszkodzeń elewacji za pomocą kamery termowizyjnej:

Woda gromadzi się w pęknięciach i prowadzi do dalszych uszkodzeń tynku.

Z przyjemnością informujemy, że po udokumentowaniu doświadczenia praktycznego, tygodniowym szkoleniu i odbytym egzaminie pisemnym,

otrzymaliśmy międzynarodowy certyfikat  Thermographer Level 2.

Zagadnienia poruszane w czasie kursu:

• Ciepło, energia, praca, moc
• Pierwsze prawo termodynamiki – zasada zachowania energii, konwersja energii
• Drugie prawo termodynamiki – kierunek przepływu ciepła
• Efekt ciepła
• Ciepło utajone (ukryte)
• Tryby przenoszenia ciepła: przewodzenie, konwekcja, promieniowanie
• Pasma promieniowania
• Odkrycie Herschela
• Prawo zachowania a wymiana ciepła przez promieniowanie
• Ciało doskonale czarne, emisyjność
• Prawo Plancka, Kirchhoffa, Wiena, Boltzmanna
• Czynniki wpływające na emisyjność
• Pobór mocy
• Atmosfera: mgła i dym
• Szkła dla podczerwieni
• Ustalanie transmisji okna
• Detektory podczerwieni

Laboratoria:

• Prawo Newtona (ćwiczenia)
• Zaawansowane pomiary emisyjności, wahania emisyjności w zależności od kąta widzenia
• Przejściowy transfer ciepła
• Bilans energii cieplnej cylindra z wewnętrznym ogrzewaniem
• Ustalanie transmisji podczerwieni przez wzierniki
• Funkcja odpowiedzi szczelinowej i otworowej

Sezon grzewczy rozpoczęty. Temperatury spadają. Warunki do termowizji są sprzyjające.

Zapraszam wszystkich do wykonywania oględzin termowizyjnych zamieszkiwanych budynków.

Badania termowizyjne oraz testy szczelności obudowy budynku wykonujemy na terenie województwa mazowieckiego.

Wykonujemy pomiary rzeczywistych wartości izolacyjności ścian zewnętrznych, stolarki okiennej, drzwiowej oraz materiałów termoizolacyjnych.

Wyznaczamy współczynniki infiltracji przegród budowlanych.

W ostatni weekend miałem przyjemność w okolicach Nałęczowa wykonywać badanie szczelności w budynku pasywnym NF15 wykonanym w technologii IZODOM.

Współczynnik krotności wymian powietrza n50 dla NF15 powinien być <= 0,6 /h.

Spodziewałem się dobrego wyniku.

To co otrzymaliśmy zaskoczyło wszystkich: n50=0,17 /h !!! To ponad 3 razy lepiej niż powinno być.

Gratuluję właścicielowi wyniku i świetnie wykonanych prac budowlanych.

Dla zainteresowanych kontakt do właściciela: twojdompasywny.pl

Hold Time Calculator

Z przyjemnością informujemy, ze jako jedyna firma w Polsce, jesteśmy autorem programu do obliczania czasu retencji gazu gaśniczego dla pomieszczeń z gazowymi stałymi urządzeniami gaśniczymi.

Cechy oprogramowania:

• obsługa 3 podstawowych norm w najnowszym wydaniu: ISO14520, EN15004, NFPA 2001,
• obsługa wszystkich obecnie używanych gazów gaśniczych: IG-01, IG-100, IG-541, IG-55, FK-5-1-12, HCFC Blend A, HCFC-124, HFC-125, HFC-227ea, HFC-23, HFC-236fa, FIC-13I1, HCFC Blend B, CO2, CEA-410, Halon,
• obsługa dwóch typów gaszenia; opadająca granica (descending interface), ciągłe mieszanie (continuous mixing),
• wprowadzanie parametrów pomieszczenia za pomocą dwóch parametrów: powierzchnia wycieku “ELA@10” i wykładnik przepływu “n”,
• korekcja temperatury i wysokości w badanym pomieszczeniu.
• obsługa dwóch języków PL i EN,
• generacja wykresów w postaci obrazków,
• generacja raportów Word (*.doc) z użyciem wzorców dokumentów.

Przełom roku 2015 i 2016 zapewnił nam ciągły spadek temperatury. Od +5C do -15C.

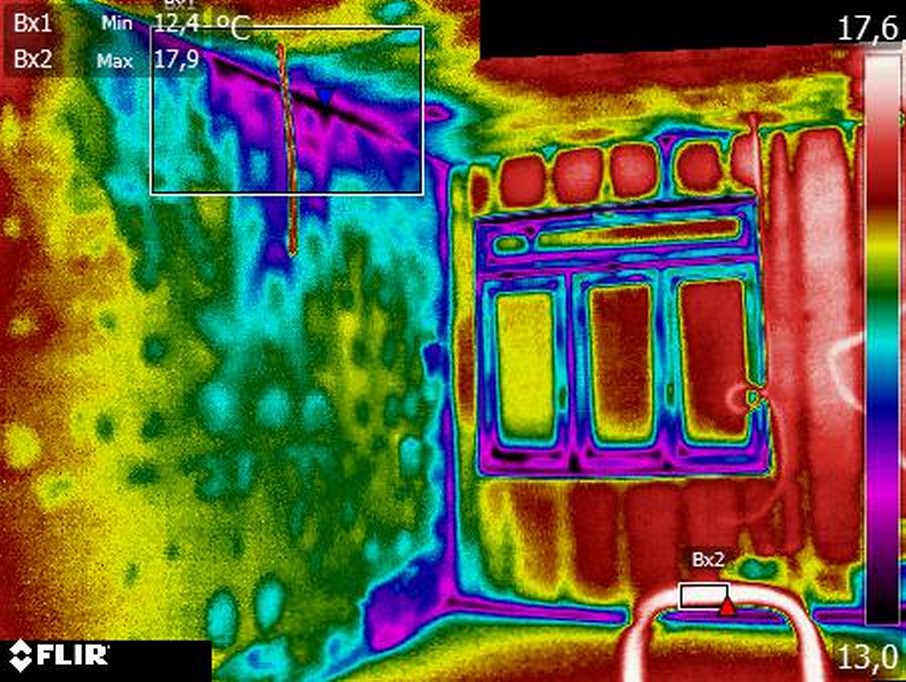

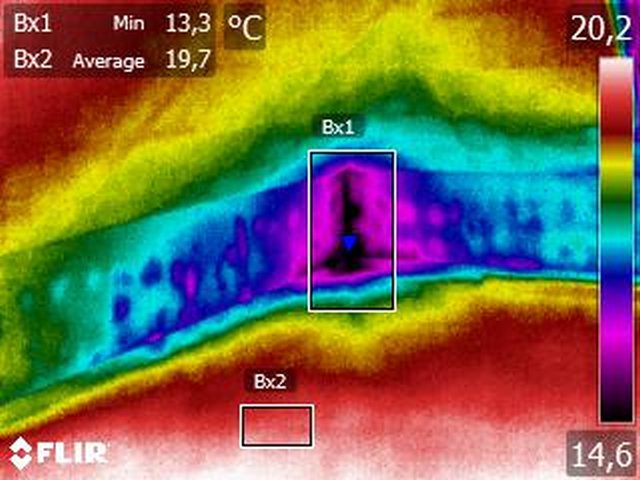

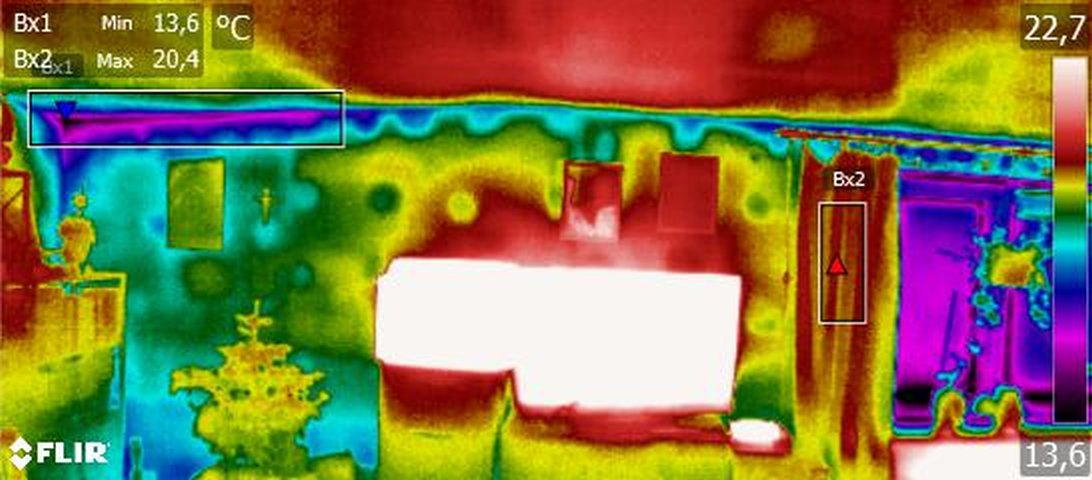

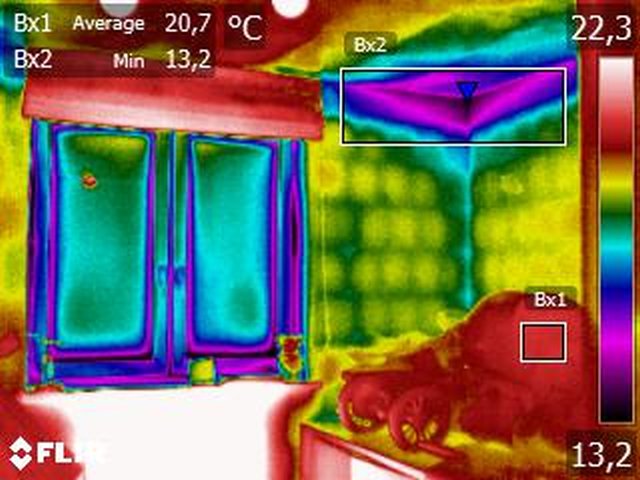

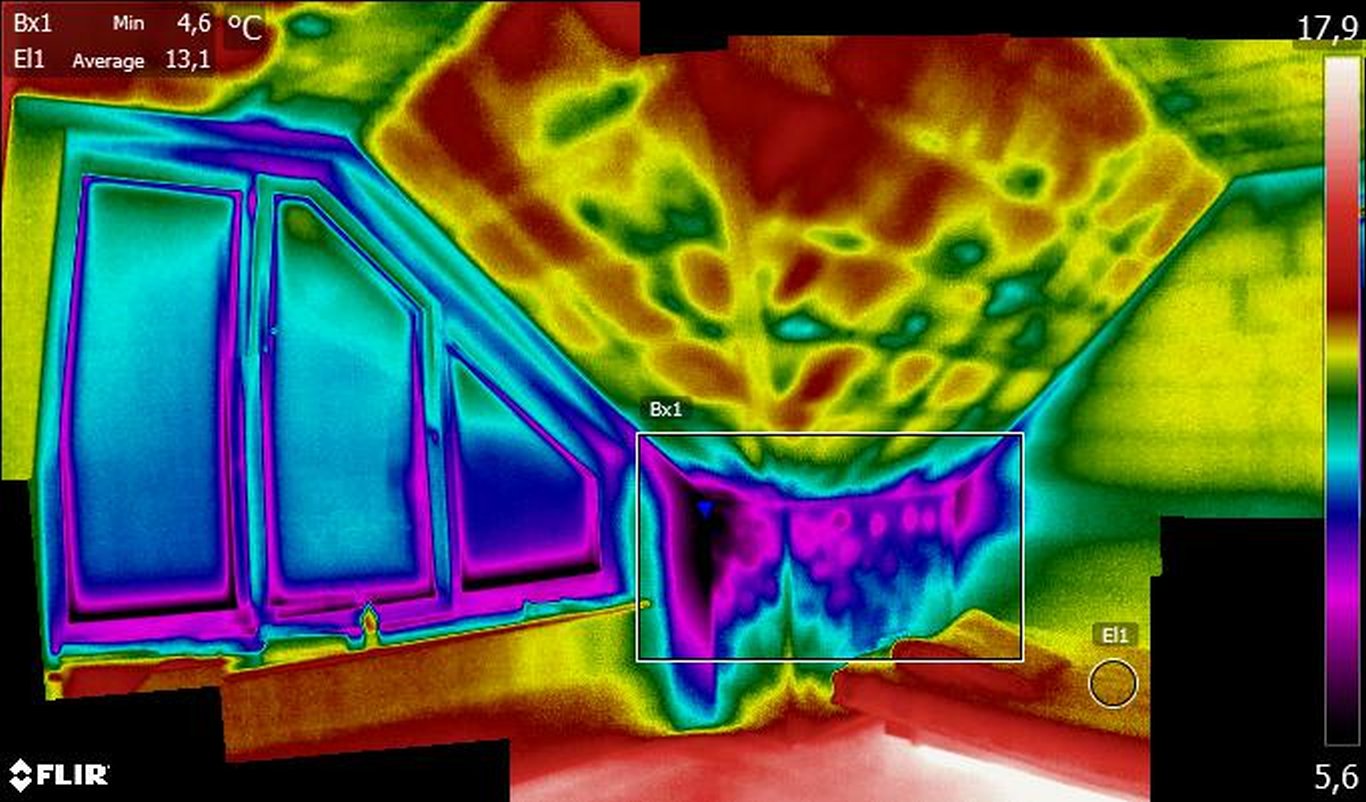

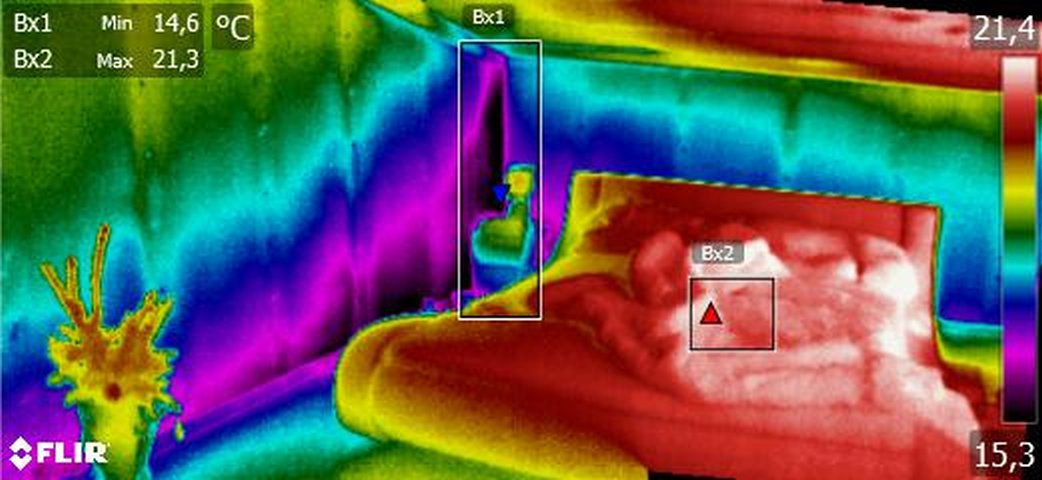

Bardzo niskie temperatury zewnętrzne uwypuklają problemy termiczne w budynkach.

Panuje przekonanie, że im zimniej to tym lepiej dla termowizji. Otóż niekoniecznie.

Problemy termiczne są widoczne już przy różnicy temperatur 15-20K (T_wew-T_zew). Czyli wystarczy T_wew=22C i T_zew=7C. Aktualne warunki na pewno nie są normą i ideałem ΔT = (22-(-15))=37K !!! To jest ponad dwukrotnie więcej niż potrzeba do wykonania prawidłowego badania. Silne mrozy to także brak chmur, co skutkuje bardzo niską temperaturą radiacyjną tła i silnym zakłócaniem pomiarów.

Należy podkreślić, że większą cześć badania wykonuje się od strony wewnętrznej. Na zewnątrz wykonuje się tylko oględziny elementów niewidocznych od strony wewnętrznej (fundamenty, balkony, lukarny, kominy, błędy na elewacji itp.)

Kamery FLIR pracują do temperatury -15C na zewnątrz.

Przy wejściu z zimną kamerą do wnętrza budynku istnieje ryzyko wykraplania wilgoci w jej wnętrzu i na obiektywach, istnieje ryzyko uszkodzenia sprzętu oraz konieczne są długie czasy stabilizacji termicznej sprzętu.

Przełom stycznia i lutego 2016 roku zapowiada dobra warunki do termowizji – zapraszamy do współpracy.

Dlaczego “fachowcy” styropian kleją na “placki” bez ramki?

Czy to jest oszczędność na kleju czy niewiedza własna/inwestora?

Styropian na placki ma słabsze właściwości izolacyjne i mocno nieliniowe. Konwekcja naturalna w powstałej szczelinie powietrznej może być dodatkowo wymuszona przez wiatr wpadający dziurami.

Trzeba zdać sobie sprawę, że jeśli silny wiatr wedrze się pod styropian, elewacja zostanie oderwana i uszkodzona. Nie pomogą nawet kołki – co widać na załączonych fotkach.

Klejeniu na “placki” bez ramki mówimy stanowcze NIE !!!

Poniżej przykłady prawidłowego klejenia płyt styropianowych:

Zapraszamy wszystkich do zapisów na badania termowizyjne połączone z testem szczelności.

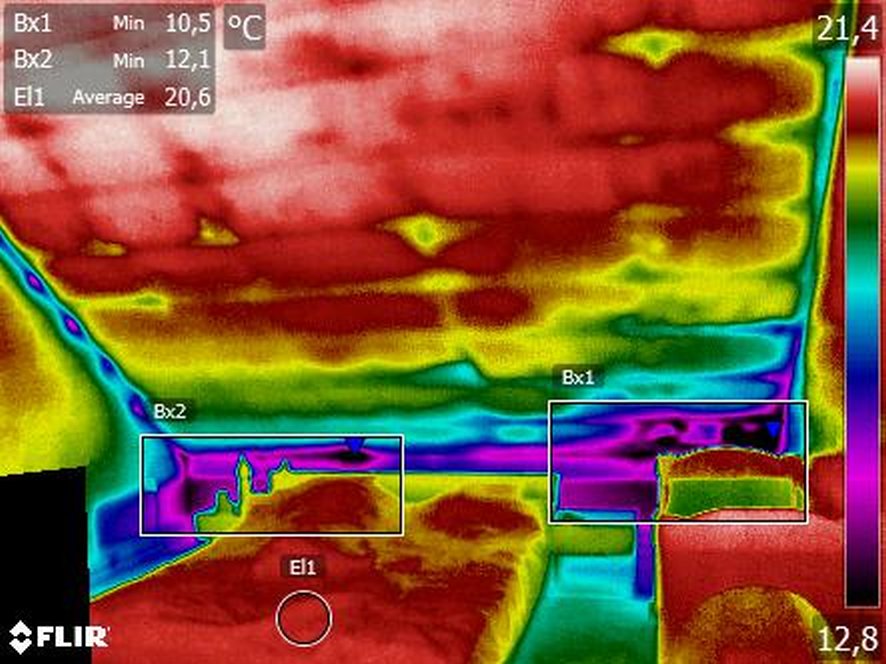

Tylko termowizja w podciśnieniu daje nam pełen obraz problemów termicznych w budynku.

Dowiadujemy się gdzie są mostki termiczne, jakiej są wielkości oraz jaki jest poziom szczelności obudowy budynku (n50).

Jeśli budynek jest nieszczelny, to dowiadujemy się jak bardzo oraz jesteśmy w stanie wskazać lokalizacje znaczących nieszczelności.
