Rosa zamarza – idzie zima

Rosa zamarza, idzie zima …
Czas wyłączyć podlewanie w ogrodzie.

Powoli możemy przygotowywać się do sezonu termowizyjnego.

Współczynnik przenikania ciepła w budynkach – dane historyczne

Odkopałem fajną tabelkę, w której widać jakie wymagania izolacyjności miały budynki przed laty:

Rok oddania budynku do użytkowania Podstawowy przepis Umax
 Do 1966 1,16 – 1,40
1967 – 1985 PN-64/B-03404, PN-74/B-03404 1,16
1986 – 1992 PN-82/B-02020 0,75
1993 – 1997 PN-91/B-02020 0,55
1998 – 2008 Rozporządzenie *) 0,30 – 0,50

*) Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytułowanie.

Aktualnie mamy też prognozę maksymalnych wartości przenikania ciepła U na kolejne lata:

Typ Przegrody Umax od 2009 Umax od 2014 Umax od 2017 Umax od 2021
Ściany zewnętrzne 0,30 0,25 0,23 0,20
Dachy 0,25 0,20 0,18 0,15
Podłogi na gruncie 0,45 0,30 0,30 0,30
Okna 1,70 1,30 1,10 0,90
Okna połaciowe 1,70 1,50 1,30 1,10
Drzwi i bramy 2,6 1,70 1,50 1,30

Więcej w dokumencie:

ROZP. MINISTRA TRANSPORTU, BUD. I GOSPODARKI MORSKIEJ zmieniające…

Kolejna ciepła zima 2014 / 2015

Druga ciepła zima pod rząd. Czy to już efekt cieplarniany czy tylko chwilowe anomalie?
Jeśli to są anomalie, to musi się to w kolejnych latach wyrównać, więc kolejne zimy zapowiadają się zimne.

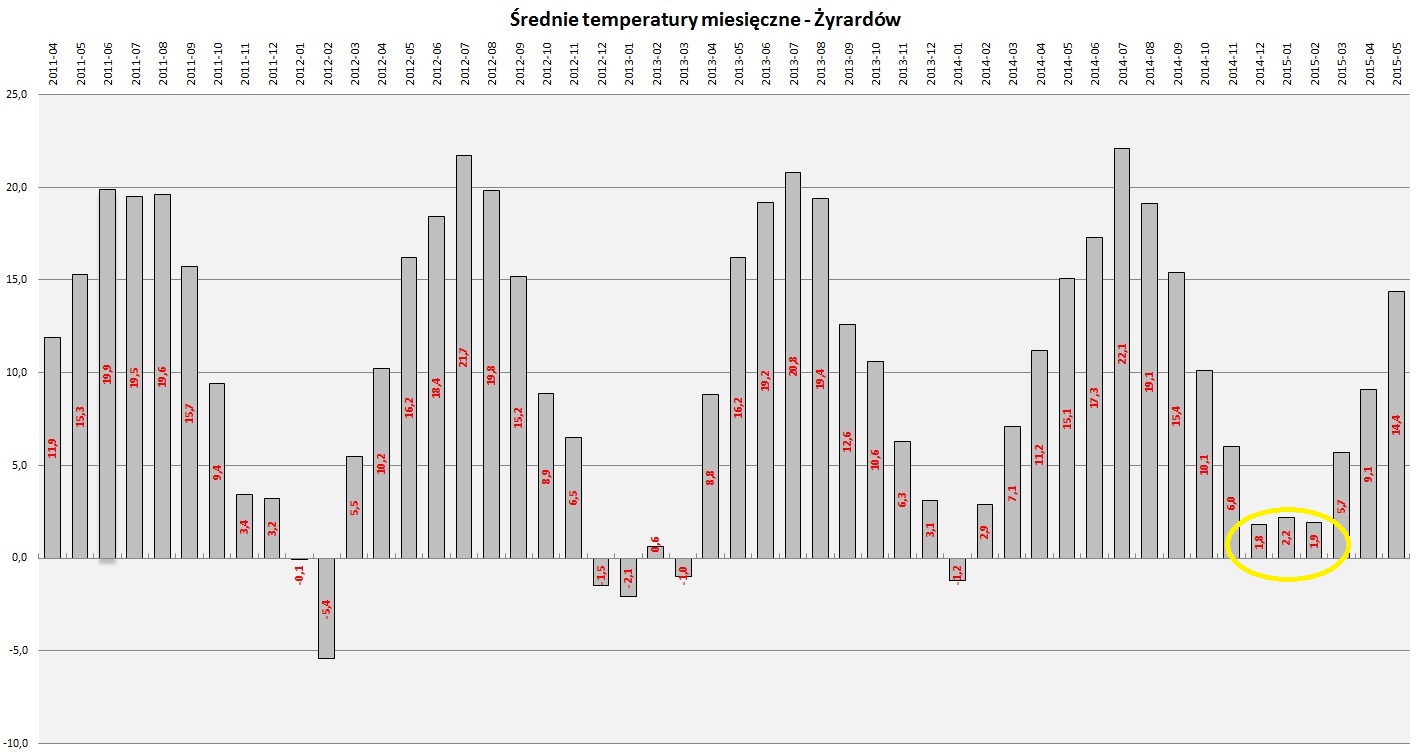

Moja stacja meteo zarejestrowała średnią temperaturę na poziomie 3,5°C (w okresie od 2014-11-01 do 2015-03-31).

W ani jednym miesiącu zimy średnia temperatura miesięczna nie była mniejsza od zera!

Tak wyglądało to w poprzednich sezonach grzewczych:

2011-11-01 -> 2012-03-31 -> Tśr. = 1,4°C
2012-11-01 -> 2013-03-31 -> Tśr. = 0,4°C
2013-11-01 -> 2014-03-31 -> Tśr. = 3,6°C
2014-11-01 -> 2015-03-31 -> Tśr. = 3,5°C

Wszystkie badania w tym sezonie wykonaliśmy w pełnej wersji (termowizja i test szczelności obudowy budynku blower-door n50).
Pozwoliło to na bardzo szybkie wykrycie i wskazanie problemów w budynkach.

Sezon termowizyjny 2014/2015 – zakończony

Informujemy, że zakończyliśmy badania termowizyjne w sezonie grzewczym 2014/2015. Cały czas prowadzimy zapisy na badanie termowizyjne na przyszły sezon 2015/2016, który rozpocznie się w okolicach listopada 2015 roku.

Sezon termowizyjny 2014/2015 - zakończony
Kostka z czasów PRLu – termowizja.
termowizja_welna_z_nieszczelna_paroizolacja
Nieszczelna paroizolacja – termowizja świeżo po remoncie.

Przez cały rok wykonujemy testy szczelności budynków – BLOWER DOOR TEST n50 – zapraszamy!

Nie ufaj wykonawcy na słowo “będzie Pan zadowolony…”. Sprawdź jakość wykonania powłok szczelnych zanim zapłacisz!
Koszt późniejszych napraw może być 20-100 razy większy niż w trakcie budowy. Czasem wręcz nie ma możliwości naprawy błędów budowlanych związanych z nieszczelnościami powietrznymi przegród budowlanych.

Izolacyjność cieplna przegrody budowlanej – U

Izolacyjność przegrody to właściwość konkretnego materiału o danej grubości, która określa ile energii w watach przemieści się przez przekrój 1m2 przy różnicy temperatur 1K

Izolacyjnosc_przegrody_U_



U = λ / d

Jednostka: [W/(m2 * K)]

λ – przewodność cieplna materiału,

d – grubość materiału,



Przykład 1:

Styropian o przewodności cieplnej λ=0,036 i grubości 15cm. Jaka jest izolacyjność takiej warstwy?

U = λ / d = 0,036 / 0,15 = 0,24 [W/(m2 * K)]

Zakładając, że różnica temperatur wynosi 20K, przez 1m2 będzie przepływało  4,8 W.



Przykład 2:

Jak gruba musi być ściana z cegły o przewodności cieplnej λ=0,8, aby jej izolacyjność wyniosła U=0,25 ?

d = λ / U = 0,8 / 0,25 = 3,2 [m], (320 cm)

Współczynnik przewodzenia ciepła λ (lambda)

λ – to właściwość materiału, która określa ile energii w watach przemieści się przez jego warstwę o grubości 1m i przekrój 1m2 przy różnicy temperatur 1K.

wspolczynnik_przewodzenia_zakresy1

Przykładowe orientacyjne wartości lambdy (jednostka [W/(m*K)]:

MIEDŹ – 370 – 400

STAL – 58

ŻELBETON – 1,7

CEGŁA – 0,8

DREWNO – 0,2

WEŁNA SKALNA – 0,030 – 0,042

STYROPIAN EPS – 0,036

POWIETRZE (nieruchome) – 0,025

AEROŻEL – 0,017

Termowizja śniegowa

W sprzyjających warunkach pogodowych (delikatny opad śniegu, temperatura w okolicy 0C) można bez kamery termowizyjnej zweryfikować czy dany budynek ma jakieś problemy z izolacją połaci dachowej. Natomiast przez porównanie można łatwo stwierdzić czy problemy są małe, średnie, duże czy gigantyczne. Poniżej prezentuję kilka fotek dachów, które wykonałem podczas niedzielnego spaceru – w mojej okolicy. Widać dokładnie, który z sąsiadów podgrzewa okolicę 🙂

Blower Door – Termowizja na sterydach

Nieszczelności w naszych domach to jak dziury w łódce. Termowizja może je łatwo wykryć pod warunkiem wytworzenia odpowiedniej różnicy ciśnień. Poniżej prezentuję zdjęcie tego samego sufitu, przy naturalnej różnicy ciśnień ok. -1,5 Pa i przy wymuszone różnicy ciśnień -50 Pa (podciśnienie):

Badany sufit (szczelność paroizolacji):
skosy

Termowizja przy naturalnej różnicy ciśnień -1,5Pa:

Termowizja przy wymuszonej różnicy ciśnień -50Pa:

Teraz widać, że połączenie badań termowizyjnych i blower door daje dużo bardziej wiarygodne wyniki i pokazuje rzeczywisty obraz stanu obudowy budynku.
